Фильтр
| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SF-MPL-4-G01 | 4 мм / G 1/8" / 3 дня | 62 ₴ | |
| SF-MPL 4-G02 | 4 мм / G 1/4" / 60 днів | 69 ₴ | |
| SF-MPL-6-G01 | 6 мм / G 1/8" / 3 дня | 75 ₴ | |
| SF-MPL-6-G02 | 6 мм / G 1/4" / 3 дня | 83 ₴ | |
| SF-MPL-6-G03 | 6 мм / G 3/8" / 3 дня | 107 ₴ | |
| SF-MPL 6-G04 | 6 мм / G 1/2" / 60 днів | 133 ₴ | |
| SF-MPL-8-G01 | 8 мм / G 1/8" / 3 дня | 90 ₴ | |
| SF-MPL-8-G02 | 8 мм / G 1/4" / 3 дня | 99 ₴ | |
| SF-MPL-8-G03 | 8 мм / G 3/8" / 3 дня | 111 ₴ | |
| SF-MPL 8-G04 | 8 мм / G 1/2" / 60 днів | 140 ₴ | |
| SF-MPL 10-G01 | 10 мм / G 1/8" / 60 днів | 116 ₴ | — |
| SF-MPL-10-G02 | 10 мм / G 1/4" / 3 дня | 123 ₴ | |
| SF-MPL-10-G03 | 10 мм / G 3/8" / 3 дня | 132 ₴ | |
| SF-MPL-10-G04 | 10 мм / G 1/2" / 3 дня | 145 ₴ | |
| SF-MPL-12-G02 | 12 мм / G 1/4" / 3 дня | 136 ₴ | |
| SF-MPL-12-G03 | 12 мм / G 3/8" / 3 дня | 147 ₴ | |
| SF-MPL-12-G04 | 12 мм / G 1/2" / 3 дня | 161 ₴ |
Бронзовый быстросъемный фитинг серии SF-MPL это угловой L-образный переходник с наружной резьбой, имеющий металлический корпус и цангу. Предназначен для многократного и быстрого цангового соединения гибких полиэтиленовых, полиуретановых и полиамидных трубок, где протекает сжатый воздух, вода, другие жидкости или газы, совместимые с уплотнениями NBR.
Фитинги серии SF-MPL имеют вход-выход:
- Наружная трубная цилиндрическая резьба (папа) G1/8", 1/4", 3/8" или 1/2"
- Цанговое быстросъемное соединение под пневмотрубку с наружным диаметром 4, 6, 8, 10 или 12 мм.
Для производства металлических фитингов используется никелированная бронза. Для уплотнения цанги используется манжета из NBR, и резьба также имеет кольцевое уплотнение NBR. Фитинги из металла рассчитаны для работы со сжатым воздухом под давлением 0-10 бар , максимально допустимое давление – до 16 бар .
| Тип фитинга | Угловой 90°, L-образный |
|---|---|
| Резьба | G1/8" , G1/4" , G3/8" или G1/2" |
| Наружный диаметр трубки | 4 , 6 , 8 , 10 или 12 мм |
| Рабочая среда | Сжатый воздух, вода |
| Диапазон рабочего давления (воздух) | 0 - 10 бар |
| Максимальное давление (воздух) | 16 бар |
| Материал корпуса, цанговой части | Никелированная бронза |
| Материал уплотнений | NBR |
Преимущества
- быстросъемные цанговые соединения уменьшают время на монтаж и обслуживание пневмосистемы;
- при использовании цангового зажима трубка сохраняет свою форму, сразу после разъединения может использоваться для повторного подключения;
- по сравнению с пластиковыми фитингами SF-EPL металлические SF-MPL выдерживают более высокое давление сжатого воздуха (до 16 бар)
- бронзовые фитинги с уплотнениями NBR совместимы с различными жидкостями и газами.

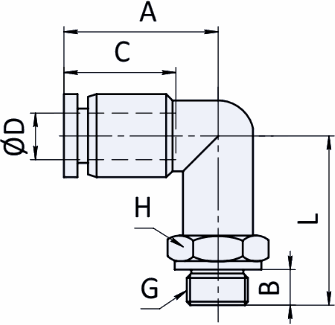

| Модель | Трубка, D | Резьба, D | L | A | B | C | H |
|---|---|---|---|---|---|---|---|
| SF-MPL 4-G01 | 4 | G1/8" | 17.3 | 18.3 | 5.5 | 14.6 | 14 |
| SF-MPL 4-G02 | 4 | G1/4" | 19.8 | 18.3 | 7.5 | 14.6 | 17 |
| SF-MPL 6-G01 | 6 | G1/8" | 18.3 | 19.9 | 5.5 | 15.2 | 14 |
| SF-MPL 6-G02 | 6 | G1/4" | 20.8 | 19.9 | 7.5 | 15.2 | 17 |
| SF-MPL 6-G03 | 6 | G3/8" | 22.3 | 19.9 | 8.5 | 15.2 | 20 |
| SF-MPL 6-G04 | 6 | G1/2" | 26.3 | 19.9 | 11 | 15.2 | 24 |
| SF-MPL 8-G01 | 8 | G1/8" | 19.3 | 21.9 | 5.5 | 16.2 | 14 |
| SF-MPL 8-G02 | 8 | G1/4" | 21.8 | 21.9 | 7.5 | 16.2 | 17 |
| SF-MPL 8-G03 | 8 | G3/8" | 23.3 | 21.9 | 8.5 | 16.2 | 20 |
| SF-MPL 8-G04 | 8 | G1/2" | 27.3 | 21.9 | 11 | 16.2 | 24 |
| SF-MPL 10-G01 | 10 | G1/8" | 20.8 | 25.5 | 5.5 | 18.7 | 14 |
| SF-MPL 10-G02 | 10 | G1/4" | 23.3 | 25.5 | 7.5 | 18.7 | 17 |
| SF-MPL 10-G03 | 10 | G3/8" | 24.8 | 25.5 | 8.5 | 18.7 | 20 |
| SF-MPL 10-G04 | 10 | G1/2" | 28.8 | 25.5 | 11 | 18.7 | 24 |
| SF-MPL 12-G02 | 12 | G1/4" | 24.8 | 29.4 | 7.5 | 21.7 | 17 |
| SF-MPL 12-G03 | 12 | G3/8" | 26.3 | 29.4 | 8.5 | 21.7 | 20 |
| SF-MPL 12-G04 | 12 | G1/2" | 30.3 | 29.4 | 11 | 21.7 | 24 |
------
