Векторний частотний перетворювач NZ8400 400 кВт трифазний SPLC-NZ8400-400G/450P від компанії Nietz Electric для трифазних двигунів 380В

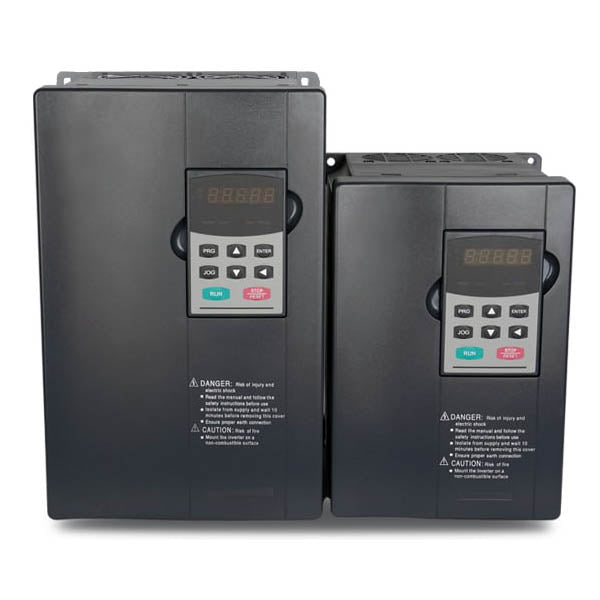

Векторный преобразователь частоты 400 кВт, 3Ф/380В (SPLC-NZ8400-400G/450P)

Векторный преобразователь частоты 400 кВт, 3Ф/380В (SPLC-NZ8400-400G/450P)

Наличие: В наличии

Цена: 608,238 грн

Срок доставки:60 дней

Обычная цена

Модель: SPLC-NZ8400-400G/450P

Цена: 608,238 ₴ за шт.

Добавить в корзину

Сумма: 608,238 ₴

Технические характеристики

Высокопроизводительный векторный преобразователь 400 кВт, U_вход =3Ф/380В, U_выход = 3Ф/380В SPLC-NZ8400-400G/450P предназначен для управления высоконагруженными трехфазными электродвигателями 380 В мощностью до 400 кВт.

Преобразователь допускает возникновение перегрузок, к качеству управления предъявляются повышенные требования. SPLC-NZ8400 имеет более высокую производительность микропроцессора чем серия SPLC-АТ20. Это позволяет SPLC-NZ8400 быстрее выполнять операции и обеспечить векторное бездатчиковое управление скоростью вращения с точностью ±0.5%. При необходимости частотник может переключаться в режим простого скалярного управления U/f с меньшей точностью и в режим "Pump" - для работы с более мощными двигателями, но с меньшей нагрузкой (подробности ниже).

Дополнительная опция SPLC-NZ8400 для векторного управления в закрытом контуре — PG-плата и энкодер

Также в преобразователь SPLC-NZ8400 может дополнительно устанавливаться PG-плата (приобретается отдельно). С ней к частотнику можно подключать датчик-энкодер для отслеживания скорости вращения двигателя и положения ротора. Векторное управление с обратной связью дает повышенное быстродействие и точность управления частотой вращения до ±0.02% позволяет управлять крутящим моментом с точностью до ±5% и работать не только с асинхронными, но и синхронными моторами.

Таблица – Основные технические параметры частотников SPLC-NZ8400-400G/450P
Входное напряжение	3ф 380 В
Выходное напряжение	3ф 380 В
Выходная мощность	до 400 кВт (450 кВт в режиме "Pump")
Диапазон выходной частоты	от 0.1 до 3200.0 Гц (V/f)
Номинальный входящий ток	670 А (790 А в режиме "Pump")
Номинальный выходной ток	690 А (790 А в режиме "Pump")
Степень защиты EN 60529	IP20

При установке преобразователя частоты в защитном шкафу его пульт управления (панель оператора) можно отсоединить и вынести на лицевую панель. Для этого необходимо приобрести кабель-разъем.

Технические характеристики серии SPLC-NZ8400

Стандартные функции частотного преобразователя SPLC-NZ8400
Режимы управления	Векторное бездатчиковое управление (SFVC) Векторное управление в закрытом контуре (CLVC, с PG) Вольт-частотное (V/F) управление
Максимальная выходная частота	Векторное управление: 0-320 Гц Управление V/F: 0-3200 Гц
Несущая частота	1-16 кГц Частота-носитель автоматически корректируется в зависимости от характера погрузки.
Разрешение задания частоты	Цифровая установка: 0.01 Гц Аналоговая установка: максимальная частота × 0.025%
Пусковой момент	Тип G: 0,5 Гц/150% (SFVC); 0 Гц/180% (CLVC, с PG) Тип: 0.5 Гц/100%
Диапазон скорости	1:100 (SFVC) 1:1000 (CLVC)
Точность скорости	±0,5% (SFVC), ± 0,02% (CLVC, с PG)
Точность управления моментом	±5% (CLVC, с PG)
Перегрузочная способность	G тип: 60 с на 150% от номинального тока; 3 с на 180% от номинального тока P тип: 60 с на 120% от номинального тока; 3 с на 150% от номинального тока
Повышение момента	Автоповышение Повышение вручную 0.1%-30.0%
Кривая V/F	Прямолинейная V/F кривая Многоточечная V/F кривая Ступенная V/F кривая (1.2, 1.4, 1.6, 1.8, квадратическая)
Разделение V/F	Два типа: полное разделение, частичное разделение
Режим разгона/торможения	Прямолинейная кривая S-образная кривая Четыре группы времени разгона/замедления в диапазоне 0.0-6500.0 с
Торможение постоянным током	Частота торможения постоянным током: от 0.00 Гц до максимальной частоты Время торможения: 0.0-100.0 с Выбор действия тока торможения: 0.0%-100.0%
Контроль JOG	JOG диапазон частоты: 0.00-50.00 Гц JOG время разгона/торможения: 0.0-6500.0 с
Встроенные несколько заданных скоростей	Реализация до 16 скоростей через функцию простого PLC или комбинацию состояний клемм
Встроенный ПОД	Включение подрегулирования системы в закрытом контуре
Автонастройка напряжения	Может обеспечивать постоянное выходное напряжение, когда меняется главное напряжение.
Управление при перегрузке по току и напряжению	Автоматическое ограничение тока и напряжения при работе для предотвращения частого срабатывания при перегрузке по току или напряжению.

Включение простого скалярного управления в преобразователях SPLC-NZ8400 позволяет выбрать в меню типа нагрузки “General” или “Pump”.

General — общепромышленный режим для двигателей, работающих с примерно одинаковым моментом на разной скорости (компрессоры, конвейеры, подъемники). В этом режиме частотный преобразователь сможет обеспечить пусковой момент более 150% для разгона для преодоления сил трения и инерции.
Pump — специализированный режим для вентиляторов, насосов и других электродвигателей, работающих с растущим моментом со скоростью вращения и когда нет необходимости в высоком пусковом моменте.

Так, частотный преобразователь SPLC-NZ8400-400G/450P предназначен для управления двигателями до 400 кВт, но при переключении на скалярное управление и режим Pump может управлять электродвигателем до 450 кВт. При этом уменьшится допустимая перегрузка: если в обычном режиме General допускается нагрузка не более 150% на 60 с или 180% на 3 с, то в режиме Pump с более мощным двигателем данные показатели снижаются — перегрузка не более 120% на 60 с с или 150% в 3 с.

Индивидуальные функции SPLC-NZ8400
Поддержка различных PG плат	Поддержка PG плат для вращающегося трансформатора дифференциального входа, дифференциального входа UVW, резольвера и открытого коллекторного входа
Ход из-за падения мощности	Падение напряжения компенсируется энергией нагрузки обратной связи, поэтому привод может продолжать работать короткое время.
Ограничение номинального тока	Позволяет избежать неисправности частоты превышения тока привода.
Высокая производительность	Управление асинхронными и синхронными двигателями осуществляется с помощью высокопроизводительной технологии вектора тока.
Управление временем	Диапазон времени: 0.0-6500.0 мин
Метод коммуникации	Modbus (стандартно) Profibus-DP (под заказ) CANlink (по заказу) CAN (по заказу)
Режимы защиты	Выявление короткого замыкания двигателя при включении, защиты при обрыве входной или выходной фазы, превышении тока, перенапряжения, пониженного напряжения, перегрева и перегрузки.

Принципиальная схема векторного частотника SPLC-NZ8400-5R5G/7R5P

Принципиальная схема высокопроизводительного частотного преобразователя SPLC-NZ8000 для электродвигателей 380В

SPLC-NZ8400 имеет многофункциональные входные-выходные клеммы управления, функцию которых можно назначать самостоятельно в настройках – определять заданную частоту, отдавать команду ходу вперед, остановки и т.д.

Входные: 8 дискретных входов (из них один импульсный высокоскоростной), 2 аналоговых входа (один 0...10 В или 0...20 мА, второй только для +10...-10 В;
Выходные: 1 дискретный транзисторный выход (высокоскоростной), 2 реле 250 VAC 3 A или 30 VDC 1 A, 2 аналоговых выхода ( 0...10 или 0...20 мА).

По умолчанию частотный преобразователь поддерживает самый распространенный на предприятиях Украины порт связи RS-485, но по заказу данные частотные инверторы могут быть поставлены с платой для передачи данных Profibus или CAN, что позволит легко интегрировать оборудование в любую современную промышленную сеть.
