Фильтр
| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SCBV-Q610F-16FC-8 | 8 мм | по запросу | — |
| SCBV-Q610F-16FC-10 | 10 мм | по запросу | — |
| SCBV-Q610F-16FC-15 | 15 мм | по запросу | — |
| SCBV-Q610F-16FC-20 | 20 мм | по запросу | — |
| SCBV-Q610F-16FC-25 | 25 мм | по запросу | — |
| SCBV-Q610F-16FC-32 | 32 мм | по запросу | — |
| SCBV-Q610F-16FC-40 | 40 мм | по запросу | — |
| SCBV-Q610F-16FC-50 | 50 мм | по запросу | — |
| SCBV-Q610F-16FC-65 | 65 мм | по запросу | — |
| SCBV-Q610F-16FC-80 | 80 мм | по запросу | — |
| SCBV-Q610F-16FC-100 | 100 мм | по запросу | — |

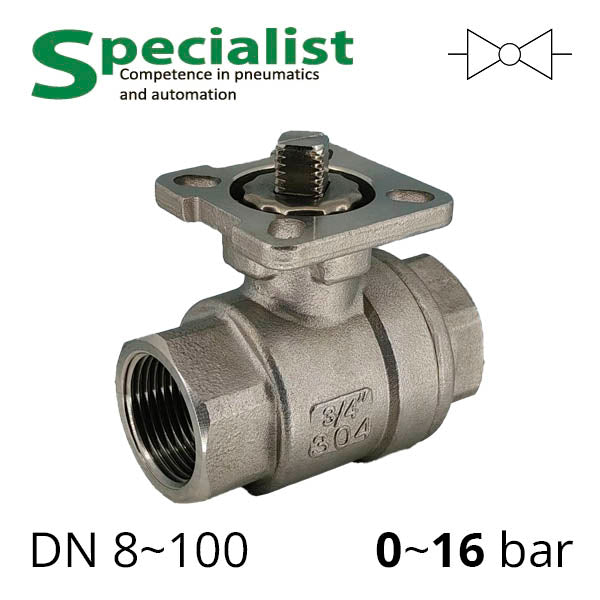

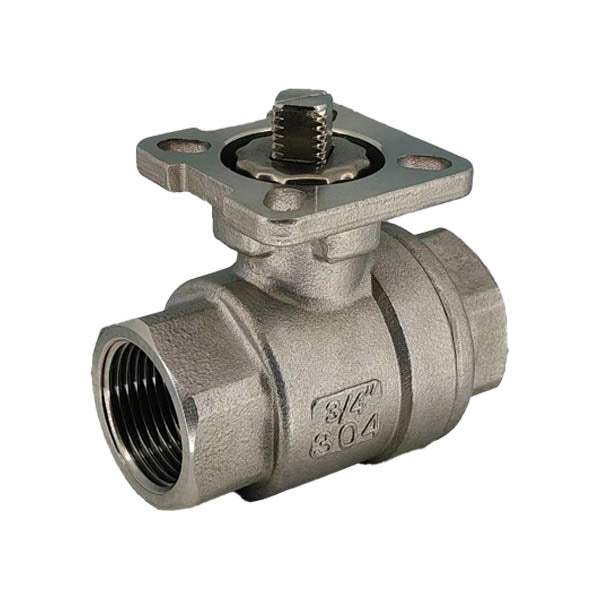

2-х-составные 2-х-ходовые шаровые краны с резьбой серии SCBV-Q610 из нержавеющей стали и с уплотнениями PTFE применяются для регулирования и перекрытия рабочей среды — воздуха, воды, газа, масла, химических продуктов и других веществ, совместимых с материалами крана. Шаровой кран SCBV-Q610 имеет внутренние резьбовые соединения по обе стороны, а также в комплекте платформу под электрический или пневматический привод.
| ДУ | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Уплотнения и рабочие температуры | PTFE -40...180 °С | ||||||||||
| Макс. рабочее давление | 16 бар (или под заказ 25, 40 или 64 бар) | ||||||||||
| Рабочая среда | Воздух, вода, газ, масло, химические продукты и другие материалы при совместимости с материалами крана | ||||||||||
Основные элементы шарового крана
Список составляющих элементов шарового крана SCBV-Q610 представлен на примере аналогичных 3-составных шаровых кранов серии Q611 (рисунок ниже). Для 2-складовых кранов шаровых SCBV-Q610 используются те же материалы элементов.
| № | Название | Материал | |
|---|---|---|---|
| C (по умолчанию) | P (под заказ) | ||
| 1 | Болт | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 2 | Фланец* | Сталь для литья обычная WCB | Нержавеющая сталь CF8, CF6M |
| 3 | Уплотнение | PTFE | PTFE |
| 4 | Шар | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 5 | Корпус | Сталь для литья обычная WCB | Нержавеющая сталь CF8, CF6M |
| 6 | Гайка | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 7 | Шток | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 8 | Прокладка | PTFE | PTFE |
| 9 | Уплотнение | PTFE | PTFE |
| 10 | Гайка | Нержавеющая сталь 304 | Нержавеющая сталь 316 |
| 11 | Скобка-переходник | Нержавеющая сталь CF8 | Нержавеющая сталь CF8 |
| 12 | Переходник | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 13 | Болт | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| 14 | Пневматический или электрический привод (заказывается отдельно) | ||
| 15 | Индикатор угла поворота | ||
------
