Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.
Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.

Пневматические распределители 5/3 серий SV-C, D, EH(S)-53 с боковым тумблером для ручного управления.

: В наличии

: от 861 до 2,901 грн

Резьба
Тип тумблера
Центр

Модель: SV-С-H-53C-08

Цена: 861 ₴  за шт.

Добавить в корзину
Добавить в список желаний

Сумма: 861 ₴

Модель Опции Цена за шт.
SV-С-H-53C-08 G 1/4" / Без пружины возврата / C 861 ₴
SV-С-H-53E-08 G 1/4" / Без пружины возврата / E 861 ₴
SV-С-H-53P-08 G 1/4" / Без пружины возврата / P 861 ₴
SV-С-HS-53C-08 G 1/4" / С пружиной возврата / C 861 ₴

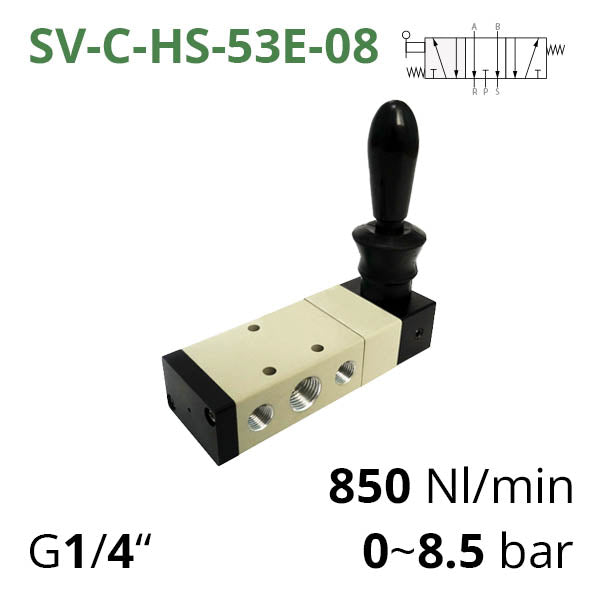

SV-С-HS-53E-08 G 1/4" / С пружиной возврата / E 861 ₴
SV-С-HS-53P-08 G 1/4" / С пружиной возврата / P 861 ₴
SV-D-H-53C-10 G 3/8" / Без пружины возврата / C 1,921 ₴
SV-D-H-53E-10 G 3/8" / Без пружины возврата / E 1,921 ₴
SV-D-H-53P-10 G 3/8" / Без пружины возврата / P 1,921 ₴

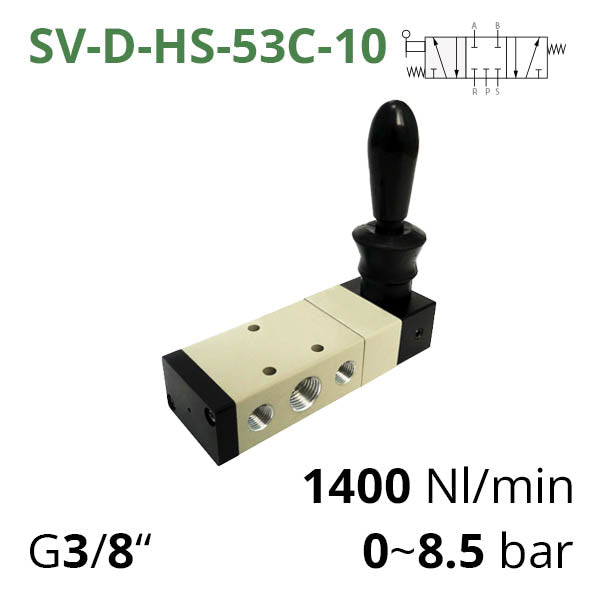

SV-D-HS-53C-10 G 3/8" / С пружиной возврата / C 1,921 ₴
SV-E-H-53E-15 G 3/8" / С пружиной возврата / E 2,901 ₴
SV-E-H-53P-15 G 3/8" / С пружиной возврата / P 2,901 ₴

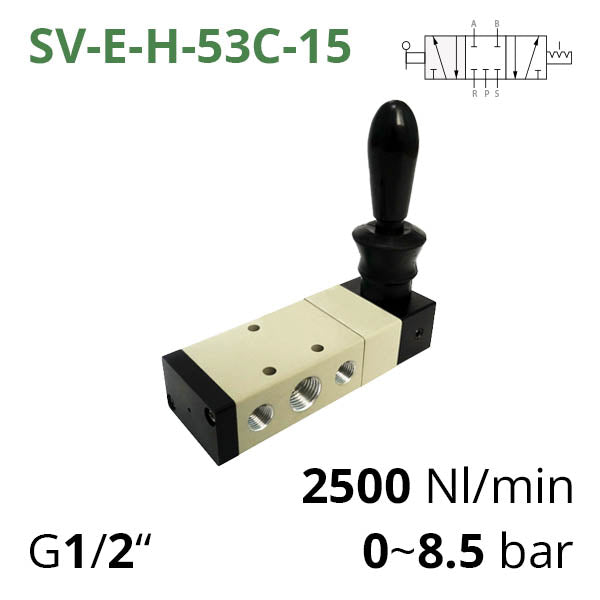

SV-E-H-53C-15 G 1/2" / Без пружины возврата / C 2,901 ₴
SV-E-H-53E-15 G 1/2" / Без пружины возврата / E 2,901 ₴
SV-E-H-53P-15 G 1/2" / Без пружины возврата / P 2,901 ₴
SV-E-HS-53C-15 G 1/2" / С пружиной возврата / C 2,901 ₴
SV-E-HS-53E-15 G 1/2" / С пружиной возврата / E 2,901 ₴
SV-E-HS-53P-15 G 1/2" / С пружиной возврата / P 2,901 ₴

Пневматические распределители 5/3 серий SV-CH(S)-53, SV-DH(S)-53 и SV-EH(S)-53 с боковым тумблером для ручного управления предназначены для работы со сжатым воздухом при рабочем давлении 0-8 ,5 бар . Их можно использовать для построения пневматических схем, управления пневматическими цилиндрами двойного действия и других задач.

Пятилинейные трехпозиционные пневматические распределители имеют пять отверстий на корпусе, обозначенных буквами или цифрами:

  1. "P" - вход для подключения подачи сжатого воздуха
  2. "A" - выход для потребителя.
  3. "S" или "ExA" — выпускное отверстие для сброса давления из выходного отверстия 1
  4. "B" - выход к потребителю 2
  5. «R» или «ExB» – выпускное отверстие для сброса давления из выходного отверстия 2

Входные отверстия имеют одинаковый размер внутренней цилиндрической резьбы — G1/8" , G1/4" , G3/8" или G1/2" , тогда как выхлопные отверстия могут иметь тот же или меньший размер резьбы (см. таблицу ниже). Учитывайте это при подключении к распределителям пневмоглушителей.

Трехпозиционные распределители с боковым тумблером могут иметь разную конструкцию в соответствии с центральным положением золотника:

  • Пневмораспределители 5/3 C с закрытым центром (по умолчанию)
  • Пневмораспределители 5/3 E с открытым центром (по запросу)
  • Пневмораспределители 5/3 P с подачей давления на оба входа (по запросу)

По типу контроля:

  • 5/3 пневматические клапаны с боковым тумблером с пружинным возвратом HS (моностабильные), которые занимают центральное состояние в покое (закрытый центр, открытый центр или под давлением обоих входов).
  • Пневмораспределители 5/2 с боковым тумблером с фиксацией Н (бистабильные) после переключения оператором фиксируются в любом из трех положений и остаются в нем до переключения в другое.
------
