| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SC-DNG-32X50-S | 32 мм / 50 мм | 1,427 ₴ | |
| SC-DNG-32X100-S | 32 мм / 100 мм | 1,506 ₴ | |
| SC-DNG-32X200-S | 32 мм / 200 мм | 1,665 ₴ | |
| SC-DNG-32X300-S | 32 мм / 300 мм | 1,824 ₴ | |
| SC-DNG-32X400-S | 32 мм / 400 мм | 1,983 ₴ | |
| SC-DNG-32X500-S | 32 мм / 500 мм | 2,142 ₴ | |
| SC-DNG-32X600-S | 32 мм / 600 мм | 2,301 ₴ | |
| SC-DNG-32X700-S | 32 мм / 700 мм | 2,460 ₴ | |
| SC-DNG-32X800-S | 32 мм / 800 мм | 2,619 ₴ | |
| SC-DNG-32X900-S | 32 мм / 900 мм | 2,777 ₴ | |
| SC-DNG-32X1000-S | 32 мм / 1000 мм | 2,936 ₴ | |
| SC-DNG-40X50-S | 40 мм / 50 мм | 1,628 ₴ | |
| SC-DNG-40X100-S | 40 мм / 100 мм | 1,728 ₴ | |
| SC-DNG-40X200-S | 40 мм / 200 мм | 1,929 ₴ | |
| SC-DNG-40X300-S | 40 мм / 300 мм | 2,130 ₴ | |
| SC-DNG-40X400-S | 40 мм / 400 мм | 2,330 ₴ | |
| SC-DNG-40X500-S | 40 мм / 500 мм | 2,531 ₴ | |
| SC-DNG-40X600-S | 40 мм / 600 мм | 2,732 ₴ | |
| SC-DNG-40X700-S | 40 мм / 700 мм | 2,932 ₴ | |
| SC-DNG-40X800-S | 40 мм / 800 мм | 3,133 ₴ | |
| SC-DNG-40X900-S | 40 мм / 900 мм | 3,334 ₴ | |
| SC-DNG-40X1000-S | 40 мм / 1000 мм | 3,535 ₴ | |
| SC-DNG-50X50-S | 50 мм / 50 мм | 2,104 ₴ | |
| SC-DNG-50X100-S | 50 мм / 100 мм | 2,239 ₴ | |
| SC-DNG-50X200-S | 50 мм / 200 мм | 2,507 ₴ | |
| SC-DNG-50X300-S | 50 мм / 300 мм | 2,776 ₴ | |
| SC-DNG-50X400-S | 50 мм / 400 мм | 3,044 ₴ | |
| SC-DNG-50X500-S | 50 мм / 500 мм | 3,313 ₴ | |
| SC-DNG-50X600-S | 50 мм / 600 мм | 3,581 ₴ | |
| SC-DNG-50X700-S | 50 мм / 700 мм | 3,850 ₴ | |
| SC-DNG-50X800-S | 50 мм / 800 мм | 4,119 ₴ | |
| SC-DNG-50X900-S | 50 мм / 900 мм | 4,387 ₴ | |
| SC-DNG-50X1000-S | 50 мм / 1000 мм | 4,656 ₴ | |
| SC-DNG-63X50-S | 63 мм / 50 мм | 2,409 ₴ | |
| SC-DNG-63X100-S | 63 мм / 100 мм | 2,560 ₴ | |
| SC-DNG-63X200-S | 63 мм / 200 мм | 2,863 ₴ | |
| SC-DNG-63X300-S | 63 мм / 300 мм | 3,165 ₴ | |
| SC-DNG-63X400-S | 63 мм / 400 мм | 3,468 ₴ | |
| SC-DNG-63X500-S | 63 мм / 500 мм | 3,770 ₴ | |
| SC-DNG-63X600-S | 63 мм / 600 мм | 4,073 ₴ | |
| SC-DNG-63X700-S | 63 мм / 700 мм | 4,376 ₴ | |
| SC-DNG-63X800-S | 63 мм / 800 мм | 4,678 ₴ | |
| SC-DNG-63X900-S | 63 мм / 900 мм | 4,981 ₴ | |
| SC-DNG-63X1000-S | 63 мм / 1000 мм | 5,284 ₴ | |
| SC-DNG-80X50-S | 80 мм / 50 мм | 3,216 ₴ | |
| SC-DNG-80X100-S | 80 мм / 100 мм | 3,438 ₴ | |
| SC-DNG-80X200-S | 80 мм / 200 мм | 3,880 ₴ | |
| SC-DNG-80X300-S | 80 мм / 300 мм | 4,322 ₴ | |
| SC-DNG-80X400-S | 80 мм / 400 мм | 4,765 ₴ | |
| SC-DNG-80X500-S | 80 мм / 500 мм | 5,207 ₴ | |
| SC-DNG-80X600-S | 80 мм / 600 мм | 5,650 ₴ | |
| SC-DNG-80X700-S | 80 мм / 700 мм | 6,092 ₴ | |
| SC-DNG-80X800-S | 80 мм / 800 мм | 6,534 ₴ | |
| SC-DNG-80X900-S | 80 мм / 900 мм | 6,977 ₴ | |
| SC-DNG-80X1000-S | 80 мм / 1000 мм | 7,419 ₴ | |
| SC-DNG-100X50-S | 100 мм / 50 мм | 4,084 ₴ | |
| SC-DNG-100X100-S | 100 мм / 100 мм | 4,340 ₴ | |
| SC-DNG-100X200-S | 100 мм / 200 мм | 4,854 ₴ | |
| SC-DNG-100X300-S | 100 мм / 300 мм | 5,367 ₴ | |
| SC-DNG-100X400-S | 100 мм / 400 мм | 5,880 ₴ | |
| SC-DNG-100X500-S | 100 мм / 500 мм | 6,394 ₴ | |
| SC-DNG-100X600-S | 100 мм / 600 мм | 6,907 ₴ | |
| SC-DNG-100X700-S | 100 мм / 700 мм | 7,421 ₴ | |
| SC-DNG-100X800-S | 100 мм / 800 мм | 7,934 ₴ | |
| SC-DNG-100X900-S | 100 мм / 900 мм | 8,447 ₴ | |
| SC-DNG-100X1000-S | 100 мм / 1000 мм | 8,961 ₴ |

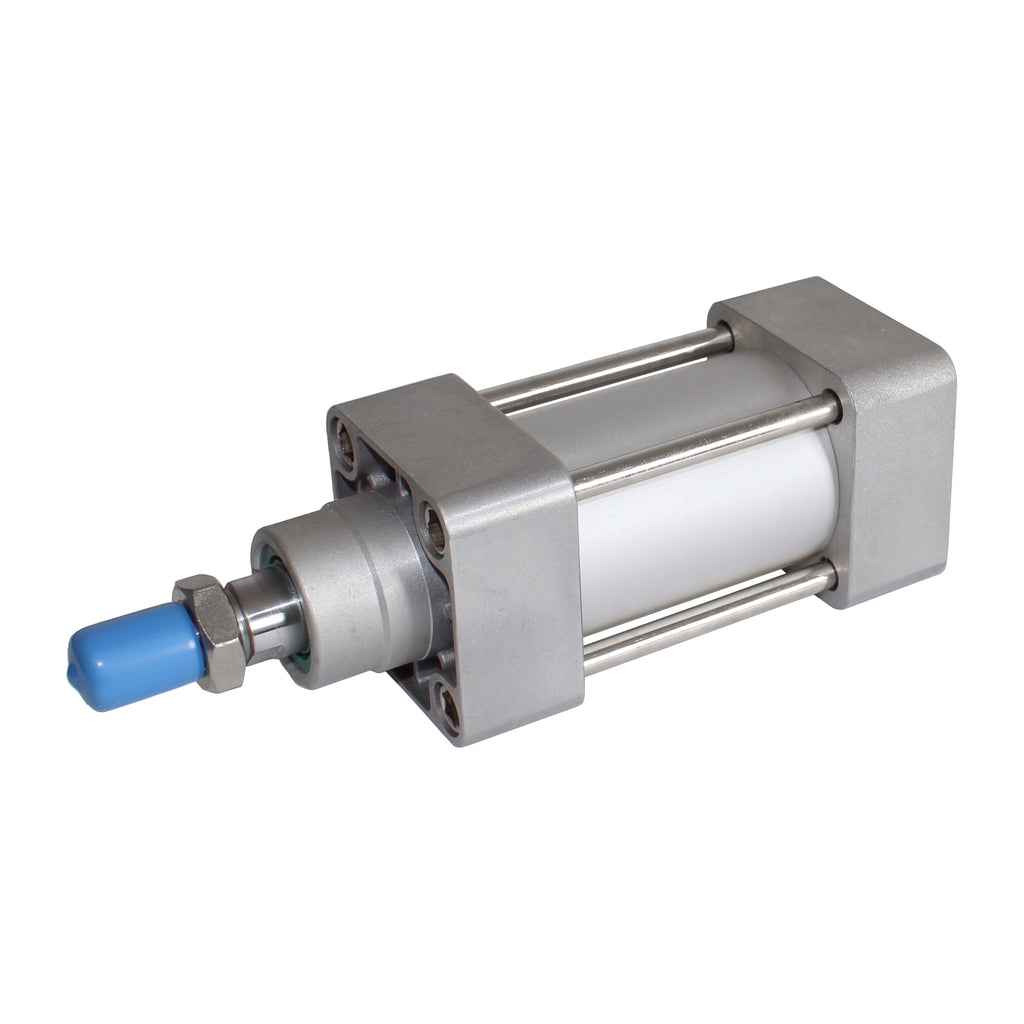

Силовий пневмоциліндр двосторонньої дії серії SC-DNG може виконувати задачі переміщення важких об'єктів або притиснення з великим зусиллям. Вони взаємозамінні з іншими стандарними пневматичними циліндрами, що мають габаритні та монтажні розміри за стандартом ISO 15552 (ІSO 6431, VDMA 24562), незалежно від фірми-виробника.
Стандартні циліндри ISO 6431 мають поршень діаметром від 32 до 320 мм. Довжина ходу пневмоциліндрів – від 5 до 1500 мм залежно від діаметра поршня (див. таблицю нижче).
Вбудований регульований демпфер у циліндрі забезпечує плавну зупинку поршня в кінці ходу, щоб погасити силу його удару об передню або задню кришку. За допомогою спеціального гвинта демпфування може бути відрегульовано, щоб отримати більш високий або нижчий ступінь гальмування поршня.
Двостороння дія передбачає управління висуванням-втягненням штоку за допомогою подавання-спуску стисненого повітря через два отвори з різьбою від G1/8 до 1/2″. Допускається подача тиску до 12 бар.
Кодування
| Діаметр поршню, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Приєднувальна різьба підключення повітря | G1/8″ | G3/8″ | G1/2″ | — | |||||||
| Максимальна довжина ходу, мм | 1000 | 1200 | 1500 | — | |||||||
| Демпфірування, мм | 24 | 22 | 32 | 42 | — | ||||||
| Дія | Двосторонньої дії | ||||||||||
| Тип | З одностороннім штоком (за змовчанням), з прохідним штоком або регулюванням ходу (під замовлення) | ||||||||||
| Стандарт | ISO15552, ISO6431 | ||||||||||
| Магніт на поршні | З магнітом (за змовчуванням), без магніту (під замовлення) | ||||||||||
| Тип магнітного датчику для комплектації | SC-DMS-G або SC-CMS-G | ||||||||||
| Тип кріплення магнітного датчику для комплектації | SC-SH-32 | SC-SH-63 | SC-SH-80 | SC-SH-125 | — | ||||||
| Робоче середовище | Стиснене повітря, тонкість фільтрації 40 мкм | ||||||||||
| Діапазон робочого тиску | 0,1-10 бар | ||||||||||
| Максимальний вхідний тиск | 12 бар | ||||||||||
| Діапазон робочої температури | -10...70 ℃ (при сухому повітрі без вологи) | ||||||||||
На базі пневмоциліндрів SC-DNG ми можемо виготовляти тандеми, трайдеми пневмоциліндрів для збільшення зусилля.
Внутрішня будова та матеріали
Вказані в таблиці деталі використовуються для виготовлення пневматичних циліндрів SC-DNG за замовчуванням. На замовлення ми можемо як використовувати інші матеріали (ущільнення VITON, нержавіючий корпус й тощо), так і внести зміни в саму будову.
Конструкція циліндрів ISO 15552 розбірна, що дозволяє здійснювати ремонт і заміну деталей, що зносилися.
Пневмоциліндри моделі SC-DNG мають алюмінієву круглу гільзу з відкритими шпильками. За замовчуванням на поршні встановлений магніт.
За замовчуванням циліндри мають односторонній шток з нікельованої вуглецевої сталі з нарізаною зовнішньою метричною різьбою M10-27 для кріплення насадок або безпосередньо навантаження. На замовлення шток може бути зроблений конструктивно прохідним або з регулюванням ходу, із хромованої нержавіючої сталі, без різьби або з пазами, тощо.
| Номер | Назва деталі | Матеріал | Число | Код для замовлення |
|---|---|---|---|---|
| 1 | Передня кришка | Вкритий порошковою фарбою алюміній | 1 | SC-SE-(Діаметр)-1 |
| 2 | Задня кришка | 1 | SC-SE-(Діаметр)-2 | |
| 3 | Гільза (корпус) | Анодований алюміній | 1 | SC-SR-(Діаметр)-3-(хід) |
| 4 | Шток поршню |
Хромована вуглецева сталь (за змовчуванням) Хромована нержавіюча сталь |
1 | SC-SE-(Діаметр)-4-(хід) |
| 5 | Поршень | Алюміній | 1 | SC-SE-(Діаметр)-5 |
| 6 | Ущільнення штоку | Поліуретан | 1 | SC-SE-(Діаметр)-6 |
| 7 | Ущільнення поршню | NBR | 2 | SC-SE-(Діаметр)-7 |
| 7 | Ущільнення поршню | NBR | 2 | SC-SE-(Діаметр)-7 |
| 8 | Втулка | Графітонаповнена бронза | 1 | SC-SE-(Діаметр)-8 |
| 9 | Магніт | PVC | 1 | SC-SE-(Діаметр)-9 |
| 10 | Гвинт регулювання демпфірування | Нікельована бронза | 2 | SC-SE-(Діаметр)-10 |
| 11 | Антифрикційне кільце | PTFE | 1 | SC-SE-(Діаметр)-11 |
| 12 | Ущільнення кришки | NBR | 2 | SC-SE-(Діаметр)-12 |
| 13 | Демпферна манжета | NBR | 2 | SC-SE-(Діаметр)-13 |
| 14 | Гайка | Сталь | 1 | SC-SE-(Діаметр)-14 |
| 15 | Гайка кріплення штоку | Сталь | 1 | SC-SE-(Діаметр)-15 |
Приклад замовлення круглої гільзи для циліндра з ходом 100 — SC-SR-50-3-100.
Зверніть увагу, що ремонтні комплекти циліндрів SC-DNG можуть мати відмінні розміри від внутрішніх деталей циліндрів стандарту ISO 15552 інших виробників.
Переваги циліндрів SC-DNG
- Циліндри серії SC-DNG мають вбудоване демпфування, що дозволяє використовувати їх для систем з великим навантаженням та переміщенням зі швидкістю до 1 м/сек;
- На базі пневмоциліндрів SC-DNG можуть бути реалізовані тандем і трайдеми з 2-3 пневмоциліндрів для збільшення зусилля висування штока (штовхання, притиск);
- Корпус зі спеціальними Т-подібними пазами робить можливим встановлення датчиків положення (герконів) без додаткових кріплень;
- Торцеві кришки прикріплені до гільзи (корпусу) гвинтами, що забезпечує роз'ємне з'єднання цих елементів для проведення ремонту;
- Наша компанія виготовляє надійні пневмоциліндри, використовуючи якісні та перевірені комплектуючі (хромовані сталеві штоки, алюмінієві гільзи, ущільнення NBR);
- Ми можемо запропонувати найкращу ціну на ринку завдяки власному налагодженому виробництву або виготовити пневмоциліндр дуже швидко (з доплатою за терміновість).
| Діаметр | A | АА | B | C | D | E | F | G | J | H | K | L | M | N | O | P | R | S | T | U | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 120 | 146 | 64 | 4 | 41 | 22 | 26 | 3 | G1/8 | 10 | 16 | 10 | 30 | 12 | M10×1.25 | 12 | 25 | 6.5 | 5 | M6 | 6 | 32.5 | 45 |
| 40 | 135 | 165 | 70 | 4 | 47.5 | 24 | 30 | 3 | G1/4 | 13 | 20 | 10 | 35 | 16 | M12×1.25 | 12 | 29.5 | 7 | 7 | M6 | 6 | 38 | 52 |
| 50 | 143 | 180 | 64 | 4 | 58 | 32 | 37 | 3 | G1/4 | 17 | 27 | 10 | 40 | 20 | M16×1.5 | 12 | 32 | 9 | 7 | M8 | 8 | 46.5 | 65 |
| 63 | 158 | 195 | 76 | 4 | 59 | 32 | 37 | 5 | G3/8 | 17 | 26 | 10 | 45 | 20 | M16×1.5 | 12 | 36 | 9 | 8 | M8 | 8 | 56.5 | 76 |
| 80 | 174 | 220 | 79 | 5 | 71 | 40 | 46 | 5 | G3/8 | 22 | 35 | 10 | 45 | 25 | M20×1.5 | 15 | 37 | 12 | 10 | M10 | 10 | 72 | 94 |
| 100 | 189 | 240 | 85 | 6 | 78 | 40 | 51 | 5 | G1/2 | 22 | 40 | 10 | 55 | 25 | M20×1.5 | 15 | 39 | 14 | 10 | M10 | 10 | 89 | 112 |
| 125 | 225 | 290 | 110 | 4 | 90 | 54 | 65 | 5 | G1/2 | 27 | 42 | 10 | 60 | 32 | M27×2 | 20 | 50 | 15 | 10 | M12 | 12 | 110 | 137 |
