Фільтр
| Модель | Опції | Ціна за одиницю | |
|---|---|---|---|
| SC-DNGD-32X50-S | 32 мм / 50 мм | 1,908 ₴ | |
| SC-DNGD-32X100-S | 32 мм / 100 мм | 2,014 ₴ | |
| SC-DNGD-32X200-S | 32 мм / 200 мм | 2,226 ₴ | |
| SC-DNGD-32X300-S | 32 мм / 300 мм | 2,438 ₴ | |
| SC-DNGD-32X400-S | 32 мм / 400 мм | 2,650 ₴ | |
| SC-DNGD-32X500-S | 32 мм / 500 мм | 2,863 ₴ | |
| SC-DNGD-32X600-S | 32 мм / 600 мм | 3,075 ₴ | |
| SC-DNGD-32X700-S | 32 мм / 700 мм | 3,287 ₴ | |
| SC-DNGD-32X800-S | 32 мм / 800 мм | 3,499 ₴ | |
| SC-DNGD-32X900-S | 32 мм / 900 мм | 3,711 ₴ | |
| SC-DNGD-32X1000-S | 32 мм / 1000 мм | 3,924 ₴ | |
| SC-DNGD-40X50-S | 40 мм / 50 мм | 2,155 ₴ | |
| SC-DNGD-40X100-S | 40 мм / 100 мм | 2,286 ₴ | |
| SC-DNGD-40X200-S | 40 мм / 200 мм | 2,548 ₴ | |
| SC-DNGD-40X300-S | 40 мм / 300 мм | 2,809 ₴ | |
| SC-DNGD-40X400-S | 40 мм / 400 мм | 3,071 ₴ | |
| SC-DNGD-40X500-S | 40 мм / 500 мм | 3,333 ₴ | |
| SC-DNGD-40X600-S | 40 мм / 600 мм | 3,595 ₴ | |
| SC-DNGD-40X700-S | 40 мм / 700 мм | 3,857 ₴ | |
| SC-DNGD-40X800-S | 40 мм / 800 мм | 4,119 ₴ | |
| SC-DNGD-40X900-S | 40 мм / 900 мм | 4,381 ₴ | |
| SC-DNGD-40X1000-S | 40 мм / 1000 мм | 4,642 ₴ | |
| SC-DNGD-50X50-S | 50 мм / 50 мм | 2,771 ₴ | |
| SC-DNGD-50X100-S | 50 мм / 100 мм | 2,944 ₴ | |
| SC-DNGD-50X200-S | 50 мм / 200 мм | 3,291 ₴ | |
| SC-DNGD-50X300-S | 50 мм / 300 мм | 3,638 ₴ | |
| SC-DNGD-50X400-S | 50 мм / 400 мм | 3,984 ₴ | |
| SC-DNGD-50X500-S | 50 мм / 500 мм | 4,331 ₴ | |
| SC-DNGD-50X600-S | 50 мм / 600 мм | 4,678 ₴ | |
| SC-DNGD-50X700-S | 50 мм / 700 мм | 5,025 ₴ | |
| SC-DNGD-50X800-S | 50 мм / 800 мм | 5,371 ₴ | |
| SC-DNGD-50X900-S | 50 мм / 900 мм | 5,718 ₴ | |
| SC-DNGD-50X1000-S | 50 мм / 1000 мм | 6,065 ₴ | |
| SC-DNGD-63X50-S | 63 мм / 50 мм | 3,102 ₴ | |
| SC-DNGD-63X100-S | 63 мм / 100 мм | 3,292 ₴ | |
| SC-DNGD-63X200-S | 63 мм / 200 мм | 3,673 ₴ | |
| SC-DNGD-63X300-S | 63 мм / 300 мм | 4,053 ₴ | |
| SC-DNGD-63X400-S | 63 мм / 400 мм | 4,433 ₴ | |
| SC-DNGD-63X500-S | 63 мм / 500 мм | 4,813 ₴ | |
| SC-DNGD-63X600-S | 63 мм / 600 мм | 5,194 ₴ | |
| SC-DNGD-63X700-S | 63 мм / 700 мм | 5,574 ₴ | |
| SC-DNGD-63X800-S | 63 мм / 800 мм | 5,954 ₴ | |
| SC-DNGD-63X900-S | 63 мм / 900 мм | 6,335 ₴ | |
| SC-DNGD-63X1000-S | 63 мм / 1000 мм | 6,715 ₴ | |
| SC-DNGD-80X50-S | 80 мм / 50 мм | 4,095 ₴ | |
| SC-DNGD-80X100-S | 80 мм / 100 мм | 4,370 ₴ | — |
| SC-DNGD-80X200-S | 80 мм / 200 мм | 4,922 ₴ | |
| SC-DNGD-80X300-S | 80 мм / 300 мм | 5,473 ₴ | |
| SC-DNGD-80X400-S | 80 мм / 400 мм | 6,025 ₴ | |
| SC-DNGD-80X500-S | 80 мм / 500 мм | 6,576 ₴ | |
| SC-DNGD-80X600-S | 80 мм / 600 мм | 7,128 ₴ | |
| SC-DNGD-80X700-S | 80 мм / 700 мм | 7,679 ₴ | |
| SC-DNGD-80X800-S | 80 мм / 800 мм | 8,231 ₴ | |
| SC-DNGD-80X900-S | 80 мм / 900 мм | 8,782 ₴ | |
| SC-DNGD-80X1000-S | 80 мм / 1000 мм | 9,334 ₴ | |
| SC-DNGD-100X50-S | 100 мм / 50 мм | 5,117 ₴ | |
| SC-DNGD-100X100-S | 100 мм / 100 мм | 5,428 ₴ | |
| SC-DNGD-100X200-S | 100 мм / 200 мм | 6,049 ₴ | |
| SC-DNGD-100X300-S | 100 мм / 300 мм | 6,671 ₴ | |
| SC-DNGD-100X400-S | 100 мм / 400 мм | 7,292 ₴ | |
| SC-DNGD-100X500-S | 100 мм / 500 мм | 7,914 ₴ | |
| SC-DNGD-100X600-S | 100 мм / 600 мм | 8,535 ₴ | |
| SC-DNGD-100X700-S | 100 мм / 700 мм | 9,157 ₴ | |
| SC-DNGD-100X800-S | 100 мм / 800 мм | 9,778 ₴ | |
| SC-DNGD-100X900-S | 100 мм / 900 мм | 10,400 ₴ | |
| SC-DNGD-100X1000-S | 100 мм / 1000 мм | 11,021 ₴ | |
| SC-DNGD-125X50-S | 125 мм / 50 мм | 7,348 ₴ | |
| SC-DNGD-125X100-S | 125 мм / 100 мм | 7,843 ₴ | |
| SC-DNGD-125X200-S | 125 мм / 200 мм | 8,833 ₴ | |
| SC-DNGD-125X300-S | 125 мм / 300 мм | 9,823 ₴ | |
| SC-DNGD-125X400-S | 125 мм / 400 мм | 10,813 ₴ | |
| SC-DNGD-125X500-S | 125 мм / 500 мм | 11,803 ₴ | |
| SC-DNGD-125X600-S | 125 мм / 600 мм | 12,793 ₴ | |
| SC-DNGD-125X700-S | 125 мм / 700 мм | 13,783 ₴ | |
| SC-DNGD-125X800-S | 125 мм / 800 мм | 14,773 ₴ | |
| SC-DNGD-125X900-S | 125 мм / 900 мм | 15,763 ₴ | |
| SC-DNGD-125X1000-S | 125 мм / 1000 мм | 16,754 ₴ | |
| SC-DNGD-160X50-S | 160 мм / 50 мм | 9,704 ₴ | — |
| SC-DNGD-160X100-S | 160 мм / 100 мм | 10,316 ₴ | |
| SC-DNGD-160X200-S | 160 мм / 200 мм | 11,540 ₴ | — |
| SC-DNGD-160X300-S | 160 мм / 300 мм | 12,764 ₴ | |
| SC-DNGD-160X400-S | 160 мм / 400 мм | 13,988 ₴ | |
| SC-DNGD-160X500-S | 160 мм / 500 мм | 15,212 ₴ | |
| SC-DNGD-160X600-S | 160 мм / 600 мм | 16,436 ₴ | |
| SC-DNGD-160X700-S | 160 мм / 700 мм | 17,660 ₴ | |
| SC-DNGD-160X800-S | 160 мм / 800 мм | 18,884 ₴ | |
| SC-DNGD-160X900-S | 160 мм / 900 мм | 20,108 ₴ | |
| SC-DNGD-160X1000-S | 160 мм / 1000 мм | 21,332 ₴ | |
| SC-DNGD-200X50-S | 200 мм / 50 мм | 12,435 ₴ | — |
| SC-DNGD-200X100-S | 200 мм / 100 мм | 13,190 ₴ | |
| SC-DNGD-200X200-S | 200 мм / 200 мм | 14,698 ₴ | |
| SC-DNGD-200X300-S | 200 мм / 300 мм | 16,207 ₴ | |
| SC-DNGD-200X400-S | 200 мм / 400 мм | 17,715 ₴ | |
| SC-DNGD-200X500-S | 200 мм / 500 мм | 19,223 ₴ | |
| SC-DNGD-200X600-S | 200 мм / 600 мм | 20,732 ₴ | |
| SC-DNGD-200X700-S | 200 мм / 700 мм | 22,240 ₴ | |
| SC-DNGD-200X800-S | 200 мм / 800 мм | 23,749 ₴ | |
| SC-DNGD-200X900-S | 200 мм / 900 мм | 25,257 ₴ | |
| SC-DNGD-200X1000-S | 200 мм / 1000 мм | 26,765 ₴ |
Пневмоциліндр двосторонньої дії з прохідним штоком серії SC-DNGD є силовим пневматичним поршнем, що може переміщувати закріплені навантаження зі швидкістю до 1 м/сек або притискати з великим зусиллям. Серія взаємозамінна з пневматичними циліндрами з наскрізним штоком, що також виготовлені з дотриманням стандартизованих габаритних та монтажних розмірів за ISO 15552 (ІSO 6431, VDMA 24562).
Пневмоприводи ISO 6431/15552 виготовляються з поршнем діаметром від 32 до 320 мм. Довжина ходу повітряних циліндрів з двобічним штоком – від 5 до 1500 мм (залежить від діаметра поршня). Ця серія має круглу гільзу з незакритими шпильками.
Вбудований регульований демпфер у пневмопоршні забезпечує плавну зупинку в кінці ходу, щоб погасити силу удару поршня об передню або задню кришку. За допомогою спеціального гвинта демпфування може бути відрегульовано, щоб отримати більш високий або нижчий ступінь гальмування поршня.
Двостороння дія передбачає управління висуванням-втягненням штоку за допомогою подавання-спуску стисненого повітря через два отвори з різьбою від G1/8 до 1/2″. Допускається подача тиску до 12 бар.
| Діаметр поршню, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Приєднувальна різьба підключення повітря | G1/8″ | G3/8″ | G1/2″ | — | |||||||
| Максимальна довжина ходу, мм | 1000 | 1200 | 1500 | — | |||||||
| Демпфірування, мм | 24 | 22 | 32 | 42 | — | ||||||
| Дія | Двосторонньої дії | ||||||||||
| Тип | З прохідним штоком | ||||||||||
| Стандарт | ISO15552, ISO6431 | ||||||||||
| Магніт на поршні | З магнітом (за змовчуванням), без магніту (під замовлення) | ||||||||||
| Тип магнітного датчику для комплектації | SC-DMS-G або SC-CMS-G | ||||||||||
| Тип кріплення магнітного датчику для комплектації | SC-SH-32 | SC-SH-63 | SC-SH-80 | SC-SH-125 | — | ||||||
| Робоче середовище | Стиснене повітря, тонкість фільтрації 40 мкм | ||||||||||
| Діапазон робочого тиску | 0,1-10 бар | ||||||||||
| Максимальний вхідний тиск | 12 бар | ||||||||||
| Діапазон робочої температури | -10...70 ℃ (при сухому повітрі без вологи) | ||||||||||
Доставка по всій України: Київ, Запоріжжя, Харків, Дніпро, Черкаси...

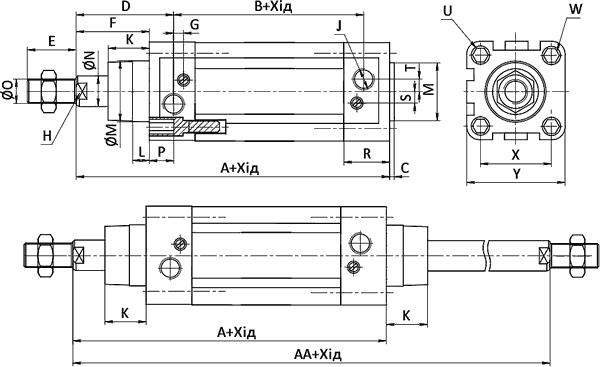

| Діаметр | A | АА | B | C | D | E | F | G | J | H | K | L | M | N | O | P | R | S | T | U | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 120 | 146 | 64 | 4 | 41 | 22 | 26 | 3 | G1/8 | 10 | 16 | 10 | 30 | 12 | M10×1.25 | 12 | 25 | 6.5 | 5 | M6 | 6 | 32.5 | 45 |
| 40 | 135 | 165 | 70 | 4 | 47.5 | 24 | 30 | 3 | G1/4 | 13 | 20 | 10 | 35 | 16 | M12×1.25 | 12 | 29.5 | 7 | 7 | M6 | 6 | 38 | 52 |
| 50 | 143 | 180 | 64 | 4 | 58 | 32 | 37 | 3 | G1/4 | 17 | 27 | 10 | 40 | 20 | M16×1.5 | 12 | 32 | 9 | 7 | M8 | 8 | 46.5 | 65 |
| 63 | 158 | 195 | 76 | 4 | 59 | 32 | 37 | 5 | G3/8 | 17 | 26 | 10 | 45 | 20 | M16×1.5 | 12 | 36 | 9 | 8 | M8 | 8 | 56.5 | 76 |
| 80 | 174 | 220 | 79 | 5 | 71 | 40 | 46 | 5 | G3/8 | 22 | 35 | 10 | 45 | 25 | M20×1.5 | 15 | 37 | 12 | 10 | M10 | 10 | 72 | 94 |
| 100 | 189 | 240 | 85 | 6 | 78 | 40 | 51 | 5 | G1/2 | 22 | 40 | 10 | 55 | 25 | M20×1.5 | 15 | 39 | 14 | 10 | M10 | 10 | 89 | 112 |
| 125 | 225 | 290 | 110 | 4 | 90 | 54 | 65 | 5 | G1/2 | 27 | 42 | 10 | 60 | 32 | M27×2 | 20 | 50 | 15 | 10 | M12 | 12 | 110 | 137 |
------
