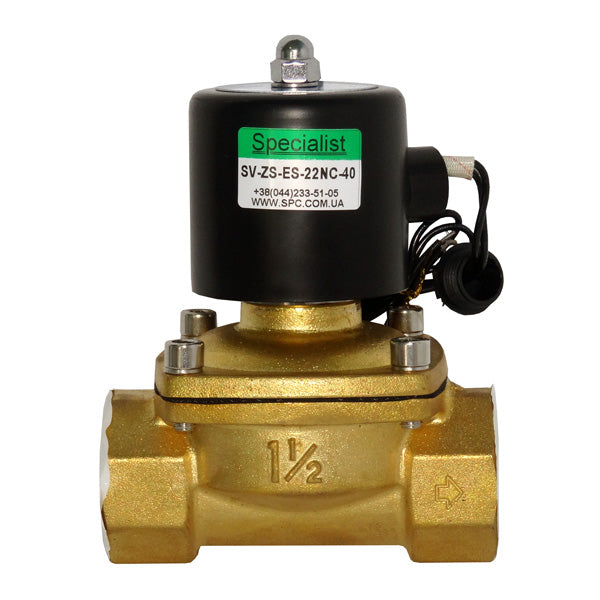

Електромагнітний клапан 2/2 нормально закритий з різьбою G 1½” серії SV-ZS-ES-22NC-40

: На складі

: 5,076 грн

Звичайна ціна

Різьба
Напруга живлення

Модель: SV-ZS-ES-22NC-40-DC24V

Ціна: 5,076 ₴  за одиницю


Сума: 5,076

Модель Опції Ціна за одиницю
SV-ZS-ES-22NC-40-DC24V G 1½" / DC24V 5,076 ₴
SV-ZS-ES-22NC-40-AC220V G 1½" / AC220V 5,076 ₴

Клапани серії SV-ZS-ES-22NC-40 є двопозиційними нормально закритими клапанами мембранного типу з одностороннім пілотним електроуправлінням та має трубну циліндричну різьбу G 1½”. Наша компанія постачає клапани ZS на замовлення з різними матеріалами корпусу та ущільнень. Це дає змогу охопити широкий діапазон застосувань клапанів для різних робочих середовищ і температур. Робочий тиск від 0 бар, а напруга живлення DC24V або AC220V. Вони можуть працювати в самопливних системах без тиску.

Технічні характеристики соленоїдних клапанів 2/2 НЗ серії SV-ZS-ES-22NC-40
Конструкція Дволінійний двопозиційний нормально закритий клапан з одностороннім пілотним електричним управлінням
Матеріал Бронза, NBR (стандарт)
Нержавіюча сталь AISI304 або AISI316, VITON (на замовлення)
Підключення G 1½”
Кріплення Вертикальне
Діапазон робочих температур від −5 до +80 °С (при сухому повітрі без вологи)
Напруга живлення AC220V, DC24V
Допустима зміна напруги живлення ±10%
Робоче середовище Повітря, вода, масла (в'язкістю до 20CTS), газ
Діапазон робочого тиску 0—5 бар (вода),
0—7 бар (повітря),
0—5 бар (масло)
Креслення клапану 2/2 НЗ серії SC-ZS з соленоїдом
Габаритні та приєднувальні розміри клапанів соленоїдних серії SV-ZS
Модель A B C D K
SV-ZS__-ES-22NC-10 101,5 57 117 69 G3/8”
SV-ZS__-ES-22NC-15 101,5 57 117 69 G1/2”
SV-ZS__-ES-22NC-20 107 57 123,5 73 G3/4”
SV-ZS__-ES-22NC-25 111,5 73,5 134,5 99 G1”
SV-ZS__-ES-22NC-35 142 95 172 112 G1-1/4”
SV-ZS__-ES-22NC-40 142 95 172 123 G1-1/2”
SV-ZS__-ES-22NC-50 172 123 209 168 G2”
