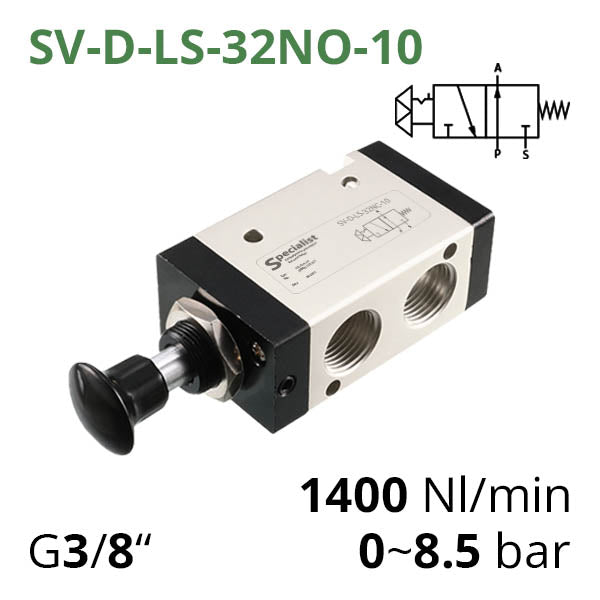

Пневморозподільник 3/2 серій SV-C-L(S) або SV-D-L(S)D з кнопкою для ручного управління

Пневматичні розподільники 3/2 серій SV-C-L(S) або SV-D-L(S)D з кнопкою ручного керування призначені для роботи на стисненому повітрі під робочим тиском 0-8,5 бар. Їх можна використовувати для побудови пневматичних схем, керування пневматичними циліндрами односторонньої дії або для інших завдань. Зовнішня метрична різьба на корпусі та монтажна гайка дозволяють закріпити пристрій на лицьовій панелі щитів управління, пультів оператора, тощо.

Трьохлінійні пневморозподільники мають три різьбових отвори на корпусі, які позначені літерами або цифрами:

1. "P" — вхід для підключення подачі стисненого повітря
2. "A" — вихід для підключення до лінії споживача
3. "S" — вихлопний отвір для скидання тиску з виходу в атмосферу (рекомендується встановити пневмоглушник на випускний отвір для зниження рівня шуму, а також для захисту повітророзподільника від проникнення забруднень ззовні)

Вхідний-вихідний отвори мають однаковий розмір сполучної внутрішньої циліндричної різьби під повітряпровід — G1/8″, G1/4″ або G3/8″. Отвір вихлопу, в залежності від моделі пневморозподільника, може бути того ж або меншого розміру.

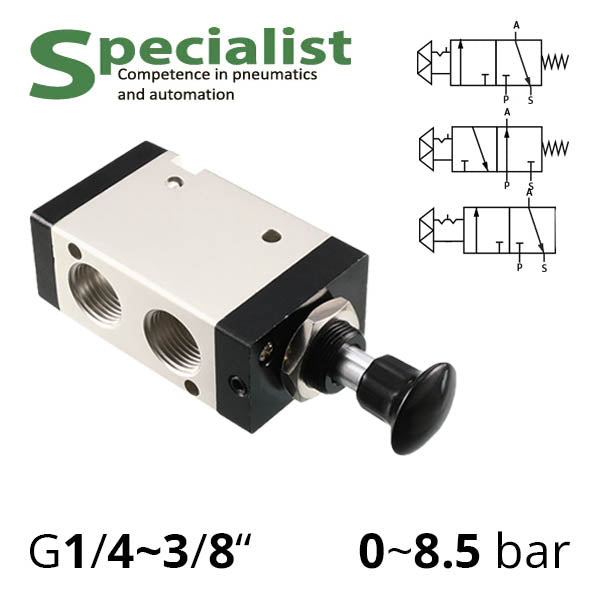

Трьохлінійні пнематичні розподільники з кнопкою бувають трьох типів:

• з кнопкою LS із пружинним поверненням (моностабільний):
• 3/2 NO — нормально відкритий (у стані спокою тиск на споживчу лінію знижується, оскільки випуск підключений до випускного отвору.Тільки на час, коли оператор вручну натискає кнопку, до споживача подається стиснене повітря, а після відпускання кнопки пружина поверне її у вихідне положення)
• 3/2 NC — нормально закриті (принцип роботи такий же, але результат зворотній)
• з кнопкою L з фіксацією (бістабільний)

Комплект

• Пневматичний клапан 3/2 з кнопкою

Переваги

• На відміну від пневматичних розподільників 3/2 з електричним пілотним керуванням тієї ж серії пристрої з ручним управлінням спрацьовують навіть при низькому вхідному тискові (менше 1,5 бар);
• Співвідношення ціни та якості
