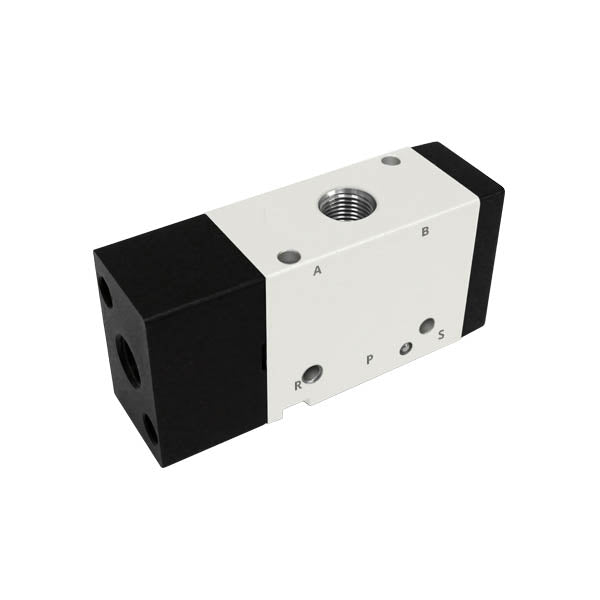

Пневморозподільники 3/2 серій SV-C, SV-D, SV-E з пневматичним керуванням

Пневморозподільники 3/2 серій SV-C/D/E з керуванням за допомогою пневматичних повітряних сигналів призначені для побудови пневмосхем, управління пневмоциліндрами односторонньої дії у важких умовах (при наявності електромагного шуму, тощо).

Пневморозподільники 3/2 є трилінійними, тобто мають три отвори для підключення до пневмолінії:

1. "P" — вхід для підключення подачі стисненого повітря
2. "А" — вихід для підключення до лінії споживача
3. "S" — вихлопний отвір з якого випускається повітря в атмосферу, щоб знизити тиск на виході. На різьбовий вихлопний отвір рекомендовано встановлювати пневмоглушники для попередження потрапляння забруднень всередину пневморозподільника, а також зниження рівня шуму при випусканні повітря)

У бічних торцях розподільників 3/2 є додаткові отвори з різьбою G1/8″ для підведення пневматичного керуючого сигналу.

Пневморозподільники 3/2 мають три різновиди за способом роботи:

• моностабільний розподільник 3/2 NC (нормально закритий) містить поворотну пружину, яка за відсутності пневматичного сигналу повертає золотник в положення, коли вхід для подачі повітря перекритий, а з виходу повітря випускається в атмосферу через вихлоп;
• моностабільний розподільник 3/2 NO (нормально відкритий) при відсутності керуючого сигналу, навпаки, забезпечує подачу стисненого повітря з входу на вихід, а вихлоп закритий;
• бістабільний розподільник 3/2 керується двома окремими пневматичними сигналами (відкрито-закрито). За відсутності повітряних сигналів керування золотник залишатиметься в будь-якому зі своїх останніх положень до того, як отримає новий сигнална зміну положення.

Перевагою пневморозподільників перед електропневмопілотними є можливість керування при низькому тиску стисненого повітря на вході (менше 2 бар). Пневморозподільники з пневматичним керуванням застосовуються в основному на певних специфічних вибухонебезпечних об'єктах або об'єктах з високим рівнем електромагнітних перешкод тощо.
