| Модель | Опции | Цена за шт. | |
|---|---|---|---|
| SC-DNG-32X50-S | 32 мм / 50 мм | 1,427 ₴ | |
| SC-DNG-32X100-S | 32 мм / 100 мм | 1,506 ₴ | |
| SC-DNG-32X200-S | 32 мм / 200 мм | 1,665 ₴ | |
| SC-DNG-32X300-S | 32 мм / 300 мм | 1,824 ₴ | |
| SC-DNG-32X400-S | 32 мм / 400 мм | 1,983 ₴ | |
| SC-DNG-32X500-S | 32 мм / 500 мм | 2,142 ₴ | |
| SC-DNG-32X600-S | 32 мм / 600 мм | 2,301 ₴ | |
| SC-DNG-32X700-S | 32 мм / 700 мм | 2,460 ₴ | |
| SC-DNG-32X800-S | 32 мм / 800 мм | 2,619 ₴ | |
| SC-DNG-32X900-S | 32 мм / 900 мм | 2,777 ₴ | |
| SC-DNG-32X1000-S | 32 мм / 1000 мм | 2,936 ₴ | |
| SC-DNG-40X50-S | 40 мм / 50 мм | 1,628 ₴ | |
| SC-DNG-40X100-S | 40 мм / 100 мм | 1,728 ₴ | |
| SC-DNG-40X200-S | 40 мм / 200 мм | 1,929 ₴ | |
| SC-DNG-40X300-S | 40 мм / 300 мм | 2,130 ₴ | |
| SC-DNG-40X400-S | 40 мм / 400 мм | 2,330 ₴ | |
| SC-DNG-40X500-S | 40 мм / 500 мм | 2,531 ₴ | |
| SC-DNG-40X600-S | 40 мм / 600 мм | 2,732 ₴ | |
| SC-DNG-40X700-S | 40 мм / 700 мм | 2,932 ₴ | |
| SC-DNG-40X800-S | 40 мм / 800 мм | 3,133 ₴ | |
| SC-DNG-40X900-S | 40 мм / 900 мм | 3,334 ₴ | |
| SC-DNG-40X1000-S | 40 мм / 1000 мм | 3,535 ₴ | |
| SC-DNG-50X50-S | 50 мм / 50 мм | 2,104 ₴ | |
| SC-DNG-50X100-S | 50 мм / 100 мм | 2,239 ₴ | |
| SC-DNG-50X200-S | 50 мм / 200 мм | 2,507 ₴ | |
| SC-DNG-50X300-S | 50 мм / 300 мм | 2,776 ₴ | |
| SC-DNG-50X400-S | 50 мм / 400 мм | 3,044 ₴ | |
| SC-DNG-50X500-S | 50 мм / 500 мм | 3,313 ₴ | |
| SC-DNG-50X600-S | 50 мм / 600 мм | 3,581 ₴ | |
| SC-DNG-50X700-S | 50 мм / 700 мм | 3,850 ₴ | |
| SC-DNG-50X800-S | 50 мм / 800 мм | 4,119 ₴ | |
| SC-DNG-50X900-S | 50 мм / 900 мм | 4,387 ₴ | |
| SC-DNG-50X1000-S | 50 мм / 1000 мм | 4,656 ₴ | |
| SC-DNG-63X50-S | 63 мм / 50 мм | 2,409 ₴ | |
| SC-DNG-63X100-S | 63 мм / 100 мм | 2,560 ₴ | |
| SC-DNG-63X200-S | 63 мм / 200 мм | 2,863 ₴ | |
| SC-DNG-63X300-S | 63 мм / 300 мм | 3,165 ₴ | |
| SC-DNG-63X400-S | 63 мм / 400 мм | 3,468 ₴ | |
| SC-DNG-63X500-S | 63 мм / 500 мм | 3,770 ₴ | |
| SC-DNG-63X600-S | 63 мм / 600 мм | 4,073 ₴ | |
| SC-DNG-63X700-S | 63 мм / 700 мм | 4,376 ₴ | |
| SC-DNG-63X800-S | 63 мм / 800 мм | 4,678 ₴ | |
| SC-DNG-63X900-S | 63 мм / 900 мм | 4,981 ₴ | |
| SC-DNG-63X1000-S | 63 мм / 1000 мм | 5,284 ₴ | |
| SC-DNG-80X50-S | 80 мм / 50 мм | 3,216 ₴ | |
| SC-DNG-80X100-S | 80 мм / 100 мм | 3,438 ₴ | |
| SC-DNG-80X200-S | 80 мм / 200 мм | 3,880 ₴ | |
| SC-DNG-80X300-S | 80 мм / 300 мм | 4,322 ₴ | |
| SC-DNG-80X400-S | 80 мм / 400 мм | 4,765 ₴ | |
| SC-DNG-80X500-S | 80 мм / 500 мм | 5,207 ₴ | |
| SC-DNG-80X600-S | 80 мм / 600 мм | 5,650 ₴ | |
| SC-DNG-80X700-S | 80 мм / 700 мм | 6,092 ₴ | |
| SC-DNG-80X800-S | 80 мм / 800 мм | 6,534 ₴ | |
| SC-DNG-80X900-S | 80 мм / 900 мм | 6,977 ₴ | |
| SC-DNG-80X1000-S | 80 мм / 1000 мм | 7,419 ₴ | |
| SC-DNG-100X50-S | 100 мм / 50 мм | 4,084 ₴ | |
| SC-DNG-100X100-S | 100 мм / 100 мм | 4,340 ₴ | |
| SC-DNG-100X200-S | 100 мм / 200 мм | 4,854 ₴ | |
| SC-DNG-100X300-S | 100 мм / 300 мм | 5,367 ₴ | |
| SC-DNG-100X400-S | 100 мм / 400 мм | 5,880 ₴ | |
| SC-DNG-100X500-S | 100 мм / 500 мм | 6,394 ₴ | |
| SC-DNG-100X600-S | 100 мм / 600 мм | 6,907 ₴ | |
| SC-DNG-100X700-S | 100 мм / 700 мм | 7,421 ₴ | |
| SC-DNG-100X800-S | 100 мм / 800 мм | 7,934 ₴ | |
| SC-DNG-100X900-S | 100 мм / 900 мм | 8,447 ₴ | |
| SC-DNG-100X1000-S | 100 мм / 1000 мм | 8,961 ₴ |

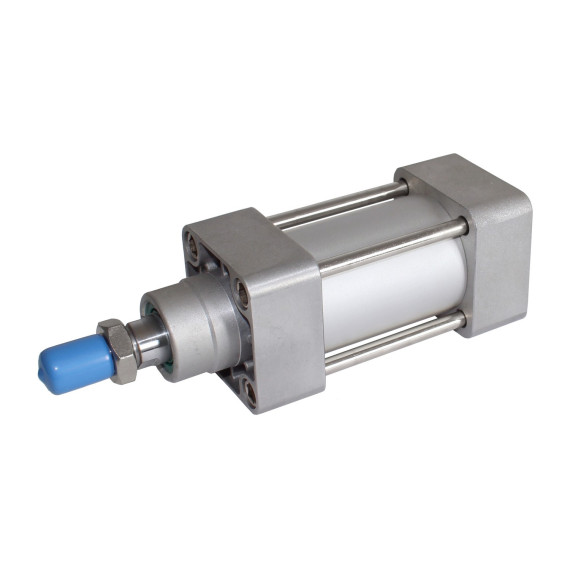

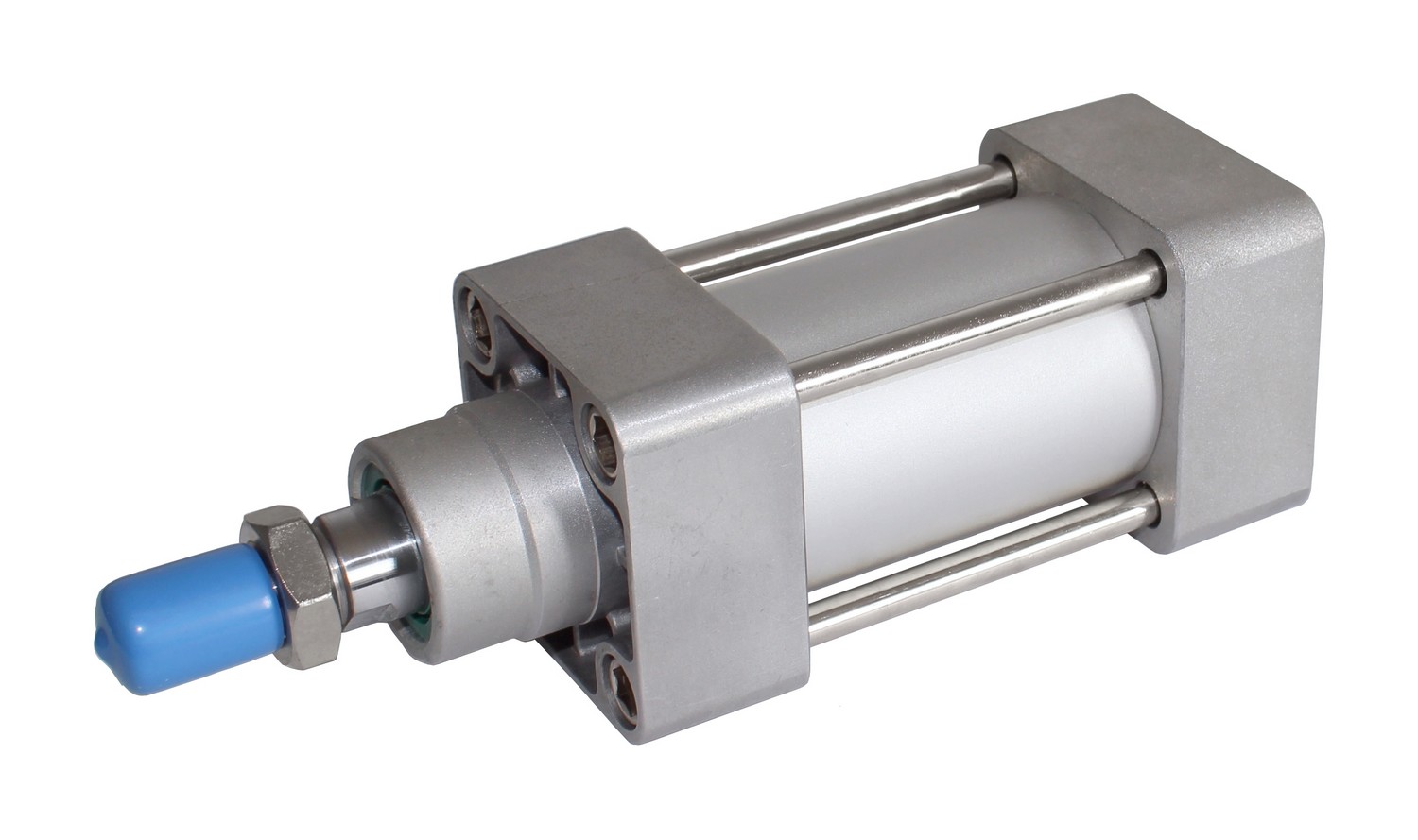

Силовой пневмоцилиндр двухстороннего действия серии SC-DNG может выполнять задачи по перемещению тяжелых объектов или прижатию с большим усилием. Они взаимозаменяемы с другими стандартными пневматическими цилиндрами, имеющими габаритные и монтажные размеры по стандарту ISO 15552 (ISO 6431, VDMA 24562), независимо от фирмы-производителя.
Стандартные цилиндры ИСО 6431 имеют поршень диаметром от 32 до 320 мм . Длина хода пневмоцилиндров – от 5 до 1500 мм в зависимости от диаметра поршня (см. таблицу ниже).
Встроенный регулируемый демпфер в цилиндре обеспечивает плавную остановку поршня в конце хода, чтобы погасить силу его удара переднюю или заднюю крышку. С помощью специального винта демпфирование может быть отрегулировано, чтобы получить более высокую или более низкую степень торможения поршня.
Двустороннее действие предусматривает управление выдвижением-втягиванием штока посредством подачи-спуска сжатого воздуха через два отверстия с резьбой G1/8~1/2". Допускается подача давления до 12 бар .
Кодирование
| Диаметр поршня , мм | 32 | 40 | 50 | 63 | 80 | 125 | 160 | 200 | 250 | 320 |
|---|---|---|---|---|---|---|---|---|---|---|
| Подсоединительная резьба подключения воздуха | G1/8" | G3/8" | G1/2" | - | ||||||
| Максимальная длина хода , мм | 1000 | 1200 | 1500 | - | ||||||
| Демпфирование , мм | 24 | 22 | 32 | 42 | - | |||||
| Действие | Двухстороннего действия | |||||||||
| Тип | С односторонним штоком (по умолчанию), с проходным штоком или регулировкой хода (под заказ) | |||||||||
| Стандарт | ISO15552, ISO6431 | |||||||||
| Магнит на поршне | С магнитом (по умолчанию), без магнита (под заказ) | |||||||||
| Тип магнитного датчика для комплектации | SC-CS1-F | |||||||||
| Тип крепления магнитного датчика для комплектации | PM-32/40 | PM-50/63 | PM-80/100 | PM-125 | - | |||||
| Рабочая среда | Сжатый воздух, тонкость фильтрации 40 мкм. | |||||||||
| Диапазон рабочего давления | 0.1-10 бар | |||||||||
| Максимальное входное давление | 12 бар | |||||||||
| Диапазон рабочей температуры | -10...70 ℃ (при сухом воздухе без влаги) | |||||||||
На базе пневмоцилиндров SC-DNG мы можем производить тандемы, трайдемы пневмоцилиндров для увеличения усилия.
Внутреннее строение и материалы
Указанные в таблице детали используются для изготовления пневматических цилиндров SC-DNG по умолчанию. На заказ мы можем использовать другие материалы (уплотнение VITON, нержавеющий корпус и т.д.), так и внести изменения в само строение.
Конструкция цилиндров ИСО 15552 разборная, позволяющая производить ремонт и замену износившихся деталей.
Пневмоцилиндры модели SC-DNG имеют алюминиевую круглую гильзу с открытыми шпильками. По умолчанию на поршне установлен магнит.
По умолчанию цилиндры имеют односторонний шток из никелированной углеродистой стали с нарезанной наружной метрической резьбой M10-27 для крепления насадок или непосредственно нагрузки. По заказу шток может быть сделан конструктивно проходным или с регулировкой хода из хромированной нержавеющей стали, без резьбы или с пазами и т.п.
| Номер | Название детали | Материал | Число | Код для заказа |
|---|---|---|---|---|
| 1 | Передняя крышка | Покрытый порошковой краской алюминий. | 1 | SC-SE-(Диаметр)-1 |
| 2 | Задняя крышка | 1 | SC-SE-(Диаметр)-2 | |
| 3 | Гильза (корпус) | Анодированный алюминий | 1 | SC-SR-(Диаметр)-3-(ход) |
| 4 | Шток поршня |
Хромированная углеродистая сталь (по умолчанию) Хромированная нержавеющая сталь |
1 | SC-SE-(Диаметр)-4-(ход) |
| 5 | Поршень | Алюминий | 1 | SC-SE-(Диаметр)-5 |
| 6 | Уплотнение штока | Полиуретан | 1 | SC-SE-(Диаметр)-6 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SE-(Диаметр)-7 |
| 7 | Уплотнение поршня | NBR | 2 | SC-SE-(Диаметр)-7 |
| 8 | Втулка | Графитонаполненная бронза | 1 | SC-SE-(Диаметр)-8 |
| 9 | Магнит | PVC | 1 | SC-SE-(Диаметр)-9 |
| 10 | Винт регулировки демпфирования | Никелированная бронза | 2 | SC-SE-(Диаметр)-10 |
| 11 | Антифрикционное кольцо | PTFE | 1 | SC-SE-(Диаметр)-11 |
| 12 | Уплотнение крышки | NBR | 2 | SC-SE-(Диаметр)-12 |
| 13 | Демпферная манжета | NBR | 2 | SC-SE-(Диаметр)-13 |
| 14 | Гайка | Сталь | 1 | SC-SE-(Диаметр)-14 |
| 15 | Гайка крепления штока | Сталь | 1 | SC-SE-(Диаметр)-15 |
Пример заказа круглой гильзы для цилиндра с ходом 100 – SC-SR-50-3-100.
Обратите внимание, что ремонтные комплекты цилиндров SC-DNG могут иметь отличные размеры от внутренних деталей цилиндров стандарта ISO15552 других производителей.
Преимущества цилиндров SC-DNG
- Цилиндры серии SC-DNG имеют встроенную демпфировку, позволяющую использовать их для систем с большой нагрузкой и перемещением со скоростью до 1 м/сек;
- На базе пневмоцилиндров SC-DNG могут быть реализованы тандем и трайдемы из 2-3 пневмоцилиндров для увеличения усилия выдвижения штока (толкание, прижим);
- Корпус со специальными Т-образными пазами делает возможным установку датчиков положения (герконов) без дополнительных креплений;
- Торцевые крышки прикреплены к гильзе (корпусу) винтами, что обеспечивает разъемное соединение этих элементов для проведения ремонта;
- Наша компания производит надежные пневмоцилиндры, используя качественные и проверенные комплектующие (хромированные стальные штоки, алюминиевые гильзы, уплотнения NBR);
- Мы можем предложить лучшую цену на рынке благодаря собственному отлаженному производству или изготовить пневмоцилиндр очень быстро (с доплатой за срочность).
| Диаметр | A | АА | B | C | D | E | F | G | J | H | K | L | M | N | O | P | R | S | T | U | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 120 | 146 | 64 | 4 | 41 | 22 | 26 | 3 | G1/8 | 10 | 16 | 10 | 30 | 12 | M10×1.25 | 12 | 25 | 6.5 | 5 | M6 | 6 | 32.5 | 45 |
| 40 | 135 | 165 | 70 | 4 | 47.5 | 24 | 30 | 3 | G1/4 | 13 | 20 | 10 | 35 | 16 | M12×1.25 | 12 | 29.5 | 7 | 7 | M6 | 6 | 38 | 52 |
| 50 | 143 | 180 | 64 | 4 | 58 | 32 | 37 | 3 | G1/4 | 17 | 27 | 10 | 40 | 20 | M16×1.5 | 12 | 32 | 9 | 7 | M8 | 8 | 46.5 | 65 |
| 63 | 158 | 195 | 76 | 4 | 59 | 32 | 37 | 5 | G3/8 | 17 | 26 | 10 | 45 | 20 | M16×1.5 | 12 | 36 | 9 | 8 | M8 | 8 | 56.5 | 76 |
| 80 | 174 | 220 | 79 | 5 | 71 | 40 | 46 | 5 | G3/8 | 22 | 35 | 10 | 45 | 25 | M20×1.5 | 15 | 37 | 12 | 10 | M10 | 10 | 72 | 94 |
| 100 | 189 | 240 | 85 | 6 | 78 | 40 | 51 | 5 | G1/2 | 22 | 40 | 10 | 55 | 25 | M20×1.5 | 15 | 39 | 14 | 10 | M10 | 10 | 89 | 112 |
| 125 | 225 | 290 | 110 | 4 | 90 | 54 | 65 | 5 | G1/2 | 27 | 42 | 10 | 60 | 32 | M27×2 | 20 | 50 | 15 | 10 | M12 | 12 | 110 | 137 |
