Пневмораспределители 3/2 серий SV-C, SV-D, SV-E с пневматическим управлением

Пневмораспределители 3/2 серий SV-C/D/E с управлением с помощью пневматических воздушных сигналов предназначены для построения пневмосхем, управления пневмоцилиндрами одностороннего действия в тяжелых условиях (при наличии электромагного шума и т.п.).

Пневмораспределители 3/2 являются трехлинейными, то есть имеют три отверстия для подключения к пневмолинии:

1. "P" — вход для подключения подачи сжатого воздуха
2. "А" — выход для подключения к линии потребителя
3. "S" – выхлопное отверстие из которого выпускается воздух в атмосферу, чтобы снизить давление на выходе. На резьбовое выхлопное отверстие рекомендуется устанавливать пневмоглушители для предупреждения попадания загрязнений внутрь пневмораспределителя, а также снижения уровня шума при испускании воздуха)

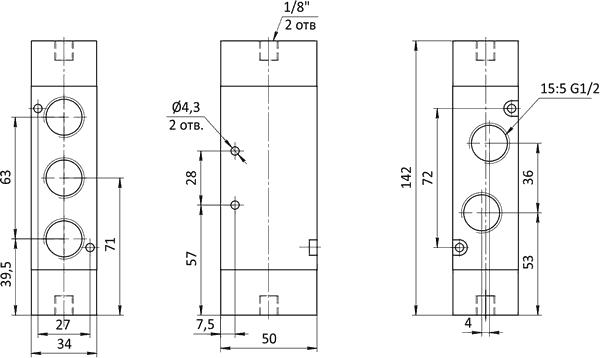

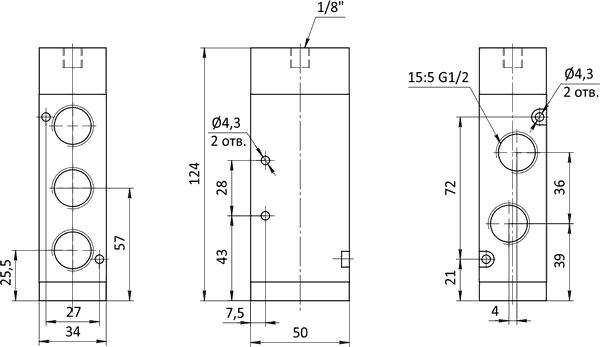

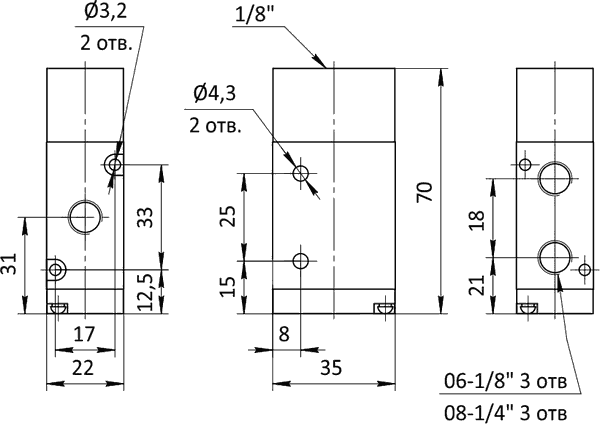

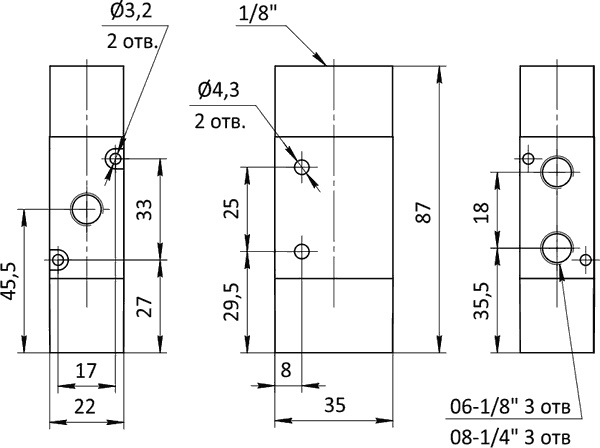

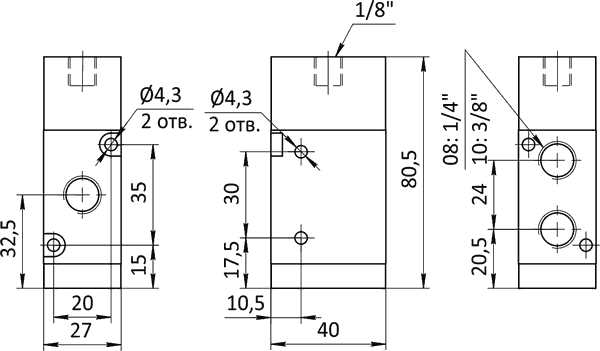

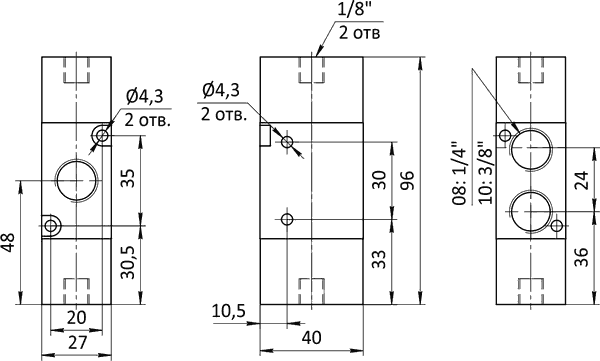

В боковых торцах распределителей 3/2 имеются дополнительные отверстия с резьбой G1/8″ для подвода пневматического управляющего сигнала.

Пневмораспределители 3/2 имеют три разновидности по способу работы:

• моностабильный распределитель 3/2 NC (нормально закрытый) содержит возвратную пружину, которая при отсутствии пневматического сигнала возвращает золотник в положение, когда вход для подачи воздуха перекрыт, а с выхода воздуха выпускается в атмосферу через выхлоп;
• моностабильный распределитель 3/2 NO (нормально открытый) при отсутствии управляющего сигнала, напротив, обеспечивает подачу сжатого воздуха со входа на выход, а выхлоп закрыт;
• Бистабильный распределитель 3/2 управляется двумя отдельными пневматическими сигналами (открыто-закрыто). При отсутствии воздушных сигналов управления золотник будет оставаться в любом из своих последних положений до получения нового сигналного изменения положения.

Преимуществом пневмораспределителей перед электропневмопилотными является возможность управления при низком давлении сжатого воздуха на входе (менее 2 бар). Пневмораспределители с пневматическим управлением применяются в основном на определенных специфических взрывоопасных объектах или объектах с высоким уровнем электромагнитных помех.
